内容提要：本文是印刷设计必懂知识第五篇教程，为大家分享了印刷网点与线数相关的知识，你将学到如何看印刷网点.
1．印刷网点
当印刷品出厂的时候，若用高倍数放大镜细观察印刷品可以发现，印刷油墨并非像绘画颜料那样连续地涂上去，而是一些有时离散、有时融合的点，它们小于肉眼的分辨力，所以我们感觉到印刷品的颜色好像是连续的。这些小点叫“网点”，如图1中在高倍放大镜中观察到的网点效果。

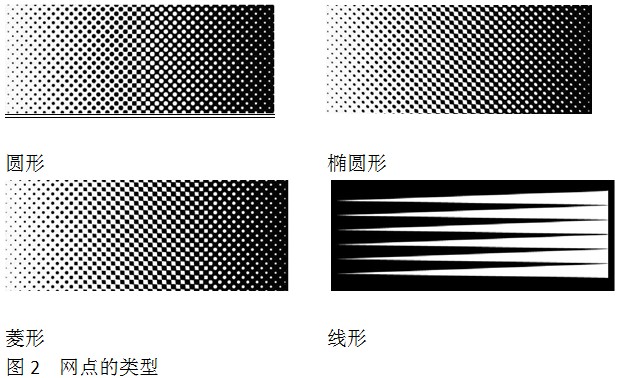

每一张胶片上的颜色都通过网点来表示。网点的形状有多种，常用的有圆形、椭圆、菱形、方形、钻石形、线形网点，如图2中的网点类型。
提示：

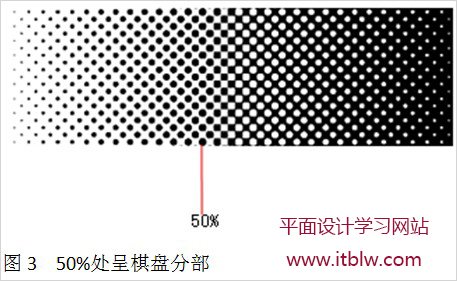

网点的形状有很多种，本文所介绍的是目前绝大多数输出中心所采用的混合网点——在亮调是圆形网点、向中心调逐渐变方，在50%处完全是正方形网点棋盘分布（如图3所示），然后向暗调，网点搭接并将空白部分挤成圆形。为什么不采用圆形网点？应为圆形网点在中间调很容易渗透而造成较大的网点扩大值(网点扩大的概念在后面小节将会讲到) 。
2．网角和加网线数
1）网角
我们很容易观察出印刷品上网点的排列是规则的，就像五子棋棋盘一样交错着。如果把CMYK四色分出来，网点也是排列规则的。但是每一色的倾斜角度不同，所以各色的网点是错开的。要确切的说明这一点，需要用到“网线”和“网角”的概念。

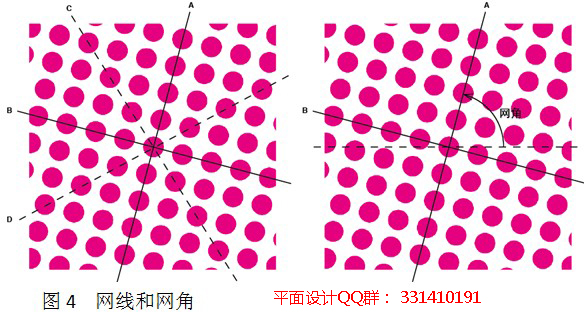

单独观察品红网点，我们用一些直线把它们连起来，可以有（A、B、C、D）四个方向。其中A、B方向在视觉上最容易感到网点的排列方向，我们把这两个方向叫“网线”。网格整体倾斜的程度，可用网线与水平线之间的夹角来描述。但网线有两个方向，我们把在逆时针方A方向上与水平线的夹角，称之为“网角”。如图4所示。
网角在45°时，肉眼最不容易察觉到网线的存在，所以它用于最深的黑色油墨。
网角在90°时，最容易让人看到网线，于是用最浅的黄色油墨。

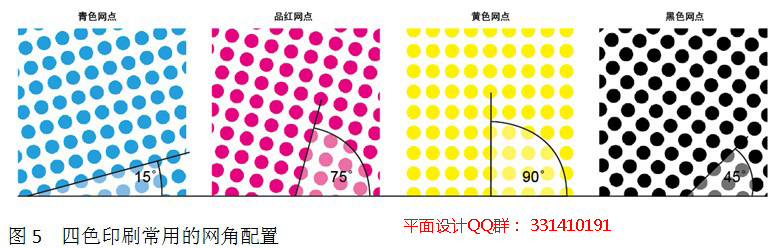

青色和品红分别采用15°和75°，与黑色网角都相差30°，这其实是有原因的，实践证明相差30°的网角时，能够避免龟纹。比如：我们将蚊帐叠放整齐的时候，网格之间相互错落叠加，会让人感觉浮动着一重影或斑纹，这就是龟纹。在印刷品上，龟纹是各种油墨的网角配置不当时产生的干扰画面的花纹。如图5中常用的网角配置。
提示：
网角一般不需要设计师来设置，它是输出中心在出片的时候设置的，到了胶片上，网角就已经确定，在此后的印版、印刷品上，网角都不变。但设计师也可以要求输出中心采用一些特殊的网角。但也得遵循一定的原则，否则会适得其反。哪种油墨最显眼，它的网角就是45°，比如画面暖色居多且非常明亮，品红的网点比黑色网点明显的多，那么可以让品红成45°，黑色成75°。
2）加网线数
加网线数一般称为挂网精度。加网的线数越高，印刷成品就越精美，但与纸张、油墨等有较大关系。 如果你在一般的新闻纸（报纸）上印刷挂网高的图片，该图片不但不会变得更精美，反而会糊版，所以输出前必须了解一下你印刷品的印刷用纸是什么，再决定加网的线数，如图6中加网线数的不同，呈现出不同的效果。
一般常见的用纸及加网线数：进口铜版纸或不干胶等：175-200线；进口胶版纸等：150-175线；一般胶版纸等：133-150线；新闻纸：100-120线，普通报纸：80-133线，肉眼很容易看见网点。以此类推，纸张质量越差，挂网就越低，反之亦然。另外，加网线数还与视距有关，视距越大，加网线数就越低，譬如巨幅海报：20-30线，网点极其明显但却无碍远距离观看。
提示：
网目是指每平方英寸中筛网中的网孔数，它是丝网印刷中衡量丝网的重要参数。通常网目数需要与出片加网线数按比例匹配。适宜的网目数一般是加网线数的4倍。
注意：
我们感觉上好像是网点大小可以用来衡量印刷精度，其实仔细一想，网点大小是随明暗变化的（网点大的地方，颜色就暗，网点小的地方，颜色就亮），有可能在很粗糙的报纸上有一个亮调网点比精细画册上一个暗调网点还小。所以网点大小不能用来衡量印刷精度。
3）网点扩大
网点最初是由出片的设备打印在胶片上的，然后随着印刷流程被转移到印刷品上。在印刷压力下，墨迹会扩散开，网点到了印刷品上就会比在胶片上大，这就叫网点扩大。就好比盖章的时候印迹会比原版上看着大一些。
实际工作中，用网点面积覆盖率（又叫网点百分比）来反映网点大小的。网点百分比是在胶片、印版或印刷品上的某个局部，被某种油墨的网点覆盖的面积占这个局部的百分比。比如某处网点百分比是66%，就意味着这里1平方毫米的面积中有0.66平方毫米被网点覆盖。0%意味着没有网点，印刷上叫“空白”，100%则是被油墨完全覆盖，印刷上叫“实地”。
印刷品上的网点扩大是无法避免的，但如果通过充分了解导致此问题的多种成因, 它的影响是可以减轻的。

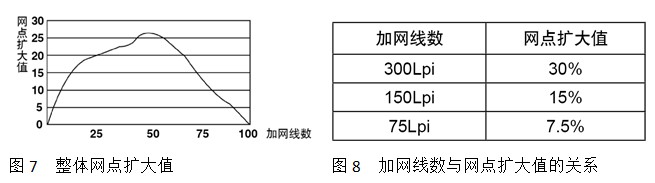

网点扩大值，就是胶片与印刷品之间网点百分比的差值。这个参数是随阶调而变的，比如50%出的网点扩大值是20%（胶片上50%的网点到了印刷品上变为70%），而30%处的网点扩大值可能只有8%。最严重的网点扩大是发生在中间阶调处（40%、50%、60%）。网点会逐渐地相互搭角, 每个网点边长的增长率会由大变小, 这个现象可以从网点面积率同网点扩大值的关系曲线图中看出，如图7所示。
当网点线数增大时，网点扩大更为显著, 这常是限制选择加网线数的一个因素, 如图8中列出了对于形状相同的网点, 随着加网线数的增大, 网点扩大值也在增大。网点扩大在印前出片和印版显影时都有可能发生。在制版车间, 印版的曝光时间及与负片的接触程度应得到仔细的控制, 这个过程中的网点扩大值应控制在2%以内。
关于印刷网点与线数的相关知识就介绍这些，我们在下一篇印前检查印刷设计文章再见！
